Staroprofile

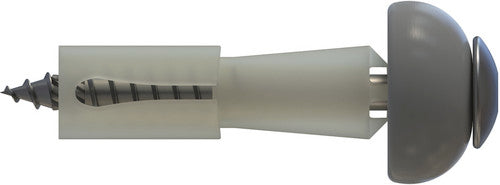

Distanzspreizhülsen für Holz 4,8x50mm (100 Stck.)

Distanzspreizhülsen für Holz 4,8x50mm (100 Stck.)

Lieferzeit: 7 - 14 Arbeitstage (Mo - Fr.)
Normaler Preis €44,25
Normaler Preis Verkaufspreis €44,25
Sale Ausverkauft
inkl. MwSt., zzgl. Versandkosten
Beschreibung

ZUR BEFESTIGUNG VON LICHTPLATTEN AUF HOLZ-UNTERKONSTRUKTIONEN

  • Geeignet für Profilhöhe von 17 bis 20mm

DSH-2-A Abstandsset - Das Komplettpaket

VORTEILE:

DRIBO® Bohrsegment zur Reduzierung der Spaltwirkung im Holz.

SIT®-Antrieb sorgt für stabiles Verschrauben ohne Taumeln.

PRODUKTMERKMALE:

SIT®

Schnelle Antriebsfindung

Taumelfreies Einschrauben

Maximale Kraftübertragung ohne die Gefahr zu Überdrehen

Verarbeitung mit Standard TX Bit möglich

Flachrundkopf

Große, flache Auflagefläche

Hoher Anpressdruck

Perfekter Sitz und schöne Optik

EPDM Dichtscheibe

Langlebig

UV-stabil

Verhindert das Eindringen von Wasser und dichtet die Verbindung dauerhaft ab

Schirmdichtung

Langlebig

UV-stabil

Hervorragende Anpassung an Wellprofile

Holzschraubengewinde

Sicherer Halt im Holz

Distanzspreizhülse

Stabilisiert von der Unterseite die Profilsicken

Ersetzt herkömmliche Abstandshalter

Unverlierbar vormontiert auf Schraube

EINSATZBEREICHE:

Verbindungsmittel zur Befestigung von Lichtplatten auf Holzunterkonstruktionen.
Carports, Pergolen, Vordächer

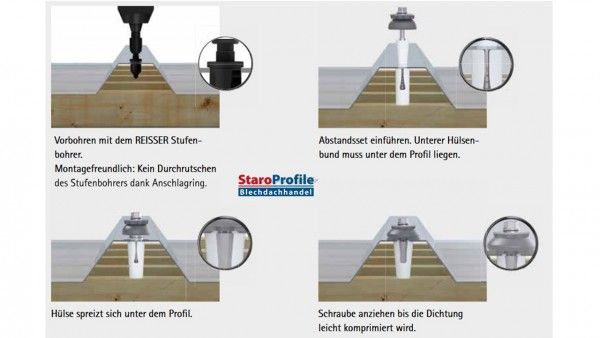

VERARBEITUNGSEMPFEHLUNGEN:

1. Vorbohren der Profiltafel mit Stufenbohrer (Ø10 mm).2. Einführen des Abstandssets in die Platte bis die Schraube und die Hülse auf der Unterkonstruktion aufsitzen.3. Beim Einschrauben in die Unterkonstruktion muss der Hülsenbund unter der Profiltafel liegen, damit sie sich aufspreizen kann.4. Anziehen, bis die Dichtung leicht komprimiert ist.Generell sind die Angaben der Profilhersteller zu beachten.

PRODUKTHINWEIS:

Set besteht aus Edelstahl A2 Fassadenplattenschraube, Kunststoffspreizhülse, Schirmdichtung.
Klemmbereich entspricht Profilhöhe. Vorbohren der Profiltafel mit dem REISSER Stufenbohrer Ø 10 mm



Empfohlene Befestigung für Lichtplatten

Datenblatt
  • Durchmesser: 10 mm
  • Länge: 50 mm
  • Packungsinhalt: 100 Stück

Vorteile
  • Ein-Mann-Montage
  • Arbeitsgang Vorbohren der Unterkonstruktion entfällt
  • Deutlich verbesserte Dichtigkeit
  • Ersetzt herkömmlichen Abstandshalter
  • Patientierte Distanzspreizhülse
  • Set ist komplett vormontiert mit Schraube, Dichtung und Hülse
Verarbeitungsempfehlung
  • Vorbohren der Profiltafel mit Stufenbohrer (Ø10 mm ).
  • Einführen des Abstandssets in die Platte bis die Schraube und die Hülse auf der Unterkonstruktion aufsitzen.
  • Beim Einschrauben in die Unterkonstruktion muss der Hülsenbund unter der Profiltafel liegen, damit sie sich aufspreizen kann.
  • Anziehen, bis die Dichtung leicht komprimiert ist.
  • Generell sind die Angaben der Profilhersteller zu beachten.

Merkmale
Durchmesser d 4,8 mm
Länge L 50 mm
Gewindelänge L1 30 mm
Kopfdurchmesser dk 12,0 mm
Bauteil I.1 Dicke 1 - 2 mm
Klemmbereich Holz 17 - 20 mm
Zusatzfeatures DRIBO® Bohrsegment
Zulassung ETA-11/0106
Außendurchmesser Ds 19,0 mm
Material Edelstahl A2 / Kunststoff
Oberfläche gebeizt, passiviert, gleitbeschichtet
Antriebsart SIT®
Antriebsgröße 20
Kopfform Flachrundkopf
Dichtung SD19
Dichtung: Typ Schirmdichtung
Dichtung: Material EPDM
Zulassung mit Anlage Charakteristische Ausziehtragfähigkeit aus der Holz-UK nach ETA-11/0106, Anhang 2.2/2.3 Schraubengeometrie nach ETA-11/0106, Anhang 5.13
Verarbeitungsdrehzahl 500 U/min
Bohrkapazität Bauteil 1 [mm]: Lichtplatte 1 - 2 Bauteil 2 [mm]: Holz
Mindesteinschraubtiefe 24 mm
Verpackungsmenge 100
Verpackungseinheit Stk.
Verpackungsgröße (HxBxT) 77,00 mm x 87,00 mm x 210,00 mm
Nettogewicht 890,00 g
Bruttogewicht 990,00 g



Produktsicherheit

REISSER Schraubentechnik GmbH

Fritz-Müller-Straße 10

74653 Ingelfingen

E-Mail: info@reisser-screws.com

Webseite: https://reisser-screws.com/
